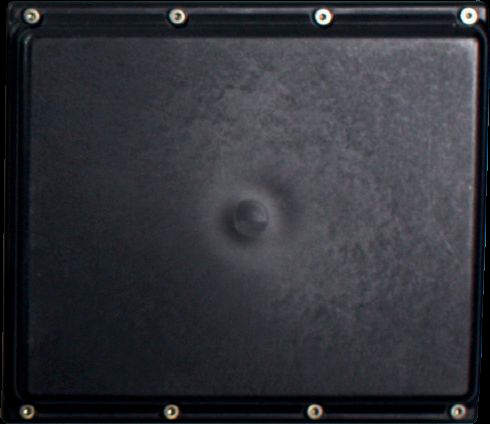

多目标雷达

_
                                  \

                                  \


产品简介:
     SR系列是一款用于路段交通数据检测的24GHz雷达。它向目标区域连续发射低功率微波,跟踪检测所覆盖范围内的所有运动和静止目标。采用3DHD雷达技术和跟踪算法,使它能够同时测量所有反射目标的径向距离、速度、和方位角度,以17-20Hz的频率跟踪目标位置。SR系列可同时跟踪128个目标,停止的车辆也会被保持有效跟踪检测,直到它们再次运动,如城市缓慢道路交通流。SR系列的检测区域通常可覆盖12条车道,甚至更多。
    SR系列采用了3DHD多目标跟踪雷达检测技术,嵌入了独特的跟驰交通模型算法,是新一代功能强大、高精度、而低成本的交通检测智能传感器。
SR系列的高精度测速和跟踪技术,使其可同时用于:
     超速电子警察相机的抓拍测速
     高密度缓慢交通流的数据采集
SR系列成本优势
     一套设备可同时用于超速抓拍触发和断面交通数据高精度采集,同时检测12条车道以上的交通流数据,测速精度符合测速计量许可要求!
SR系列的性能优势
    采用雷达区域检测技术,减少车辆遮挡影响,嵌入跟驰模型,即使在缓慢高密度交通流条件下,数据精度仍然较高;可工作在各种恶劣条件下,几乎不受极端天气条件影响,不依赖于光线亮度,不受气温高低制约,无需清理灰尘等日常维护,工作寿命长!
SR系列的安优势
    路侧安装在立杆上,无需后撤距离,多车道检测,设备安装工作量少,采用WiFi通讯,自带视频相机,使设备升级、维护、校准都极为方便,无需高车!

用于超速电子警察相机的抓拍测速:
    多目标测速技术,同时跟踪多达128辆车车速
    配5百万像素相机,可同时抓拍3-6条车道
    提高执法力度,每辆车的速度值都被标记
    测速精度高,符合测速计量许可要求
    定位精度高,提供X、Y二维坐标位置
    无缝隙检测,全覆盖整个断面,包括路肩
用于高密度缓慢交通流的数据采集
     区域跟踪检测技术,减少遮挡丢车影响
     较高的车流量精度,即使在交通缓慢情况下
     较高的测速精度,可同时用于测速执法
     检测范围覆盖12条车道以上的交通数据
     检测距离远至300米,可直接输出交通密度

应用领域
      高速公路、国省干道
      城市快速路、高密度交通路段等

车辆分离
    SR系列的3DHD雷达技术使它可以提供非常精准的车辆分离能力,在分离算法中,按下面条件分离车辆:
     相邻两辆车的行驶速度差值>0.25米/秒
     相邻两辆车的径向距离差值>2…6米
     相邻两辆车的角度位置差>6度
另外,SR系列的跟踪算法也会进一步支持车辆分离。

检测区域
    SR系列可设置2个跟踪检测区域,4条检测线,可独立设置检测区域的属性,同时跟踪128个目标。

技术参数

参数类型 典型值(300/600型) 单位
雷达性能参数
雷达类型 3DHD区域跟踪统计车辆算法
雷达频率 24.0…24.25 GHz
雷达带宽 < 250 MHz
雷达发射功率 < 13 dBm
行人检测距离 90 / 100 m
小汽车检测距离 160 / 300 m
短检测距离 1.5 m
安装高度 6 (2…8) m
坐标定位精度 < ±2.5% 或 < ±0.25 m
测速范围 -68.3…+68.3 m/s
误差速度 0.1 m/s
测速精度 < ±0.28 或 ±1% m/s
检测功能参数
检测车道数量 >12条车道
触发检测区域 4个,可根据需要增加
交通数据参数 流量、车速、车型、占有率
  密度、单车数据等
车型分类 行人、自行车、小汽车、大
  货车,以及单车车长
其它参数
电源 12VDC  3.7W / 12.8W
工作温度 -40…+74
通讯接口 RJ45,Wi-Fi/ZigBee无线
高清摄像头 200万像素 星光级
